AMZ-COER-F

帶FRAM；DC5V～12V供電；2路TTL通訊；支持4線電阻式觸摸屏

硬件性能

型號

AMZ-COER-F

支持顯示屏

4.3" 5" 7" TFT LCD

支持最大分辨率（Px）

1024X600

支持觸摸屏

4線式工業電子觸摸屏，支持電容式觸摸屏（需定制）

CPU

32-bit 600MHz主頻 ARM9內置32MB DDR內存

存儲器

128Mbyte SPI NAND FLASH

FRAM鐵電存儲器

64K Bit

RTC

實時時鐘內置

以太網

無

掉電數據保存

支持

USB端口

支持Micro USB

程序下載方式

支持SD卡及USB下載

U盤

不支持

通訊端口

COM1：TTL

COM2：TTL

電氣規格

最大額定功率

3.5W

額定電壓

DC 5V～12V

電源保護

具備+/-500V雷擊浪涌保護能力

允許失電

<5ms

環境規格

工作溫度

-20℃~60℃

存儲溫度

-30℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

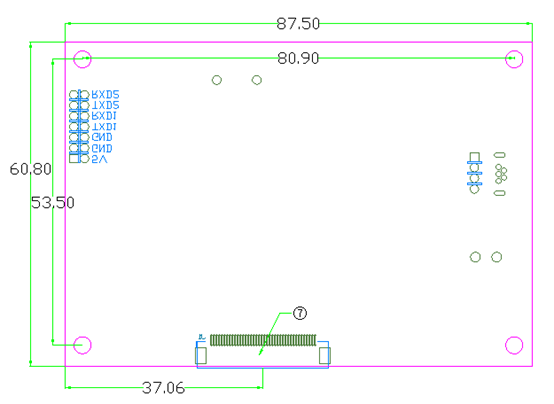

開孔尺寸

53.5*80.9mm

外形尺寸

60.8*87.5mm

核心板凈重

21g

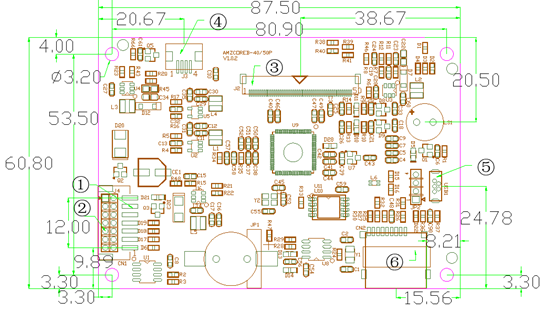

兼容4.3/5/7英寸

AMZ-COER-F

60.8*87.5mm

見屏參數

53.5*80.90mm

11mm

接口①

PIN腳

接口②

PIN腳

定義

說明

1

1,2

RXD2

COM2_TTL通訊接收，連接控制器TTL_TX

2

3,4

TXD2

COM2_TTL通訊發送，連接控制器TTL RX

3

5,6

RXD1

COM1_TTL通訊接收，連接控制器TTL_TX

4

7,8

TXD1

COM1_TTL通訊發送，連接控制器TTL_RX

5

9,10

GND

電源負極輸入

6

11,12

GND

7

13,14

5V

DC 5V～12V正極輸入

功能引腳

輸出電壓

備注

VCOM

3.86V

選擇7寸50pin顯示屏時請參考其參數

DVDD

3.3V

AVDD

10.5V

VGL

-6.8V

VGH

16V

引腳

功能(電阻式觸摸屏)

1

TP_X2

2

TP_Y2

3

TP_X1

4

TP_Y1
